ما نقدم:1) مراقبة جودة جيدة 2) أسعار تنافسية للغاية 3) أحدث منتجات التكنولوجيا 4) أفضل فريق محترف في مجال أجهزة الكترونيات الاستهلاكية.5) اتصالات سلسة 6) خدمة OEM&ODM فعالة

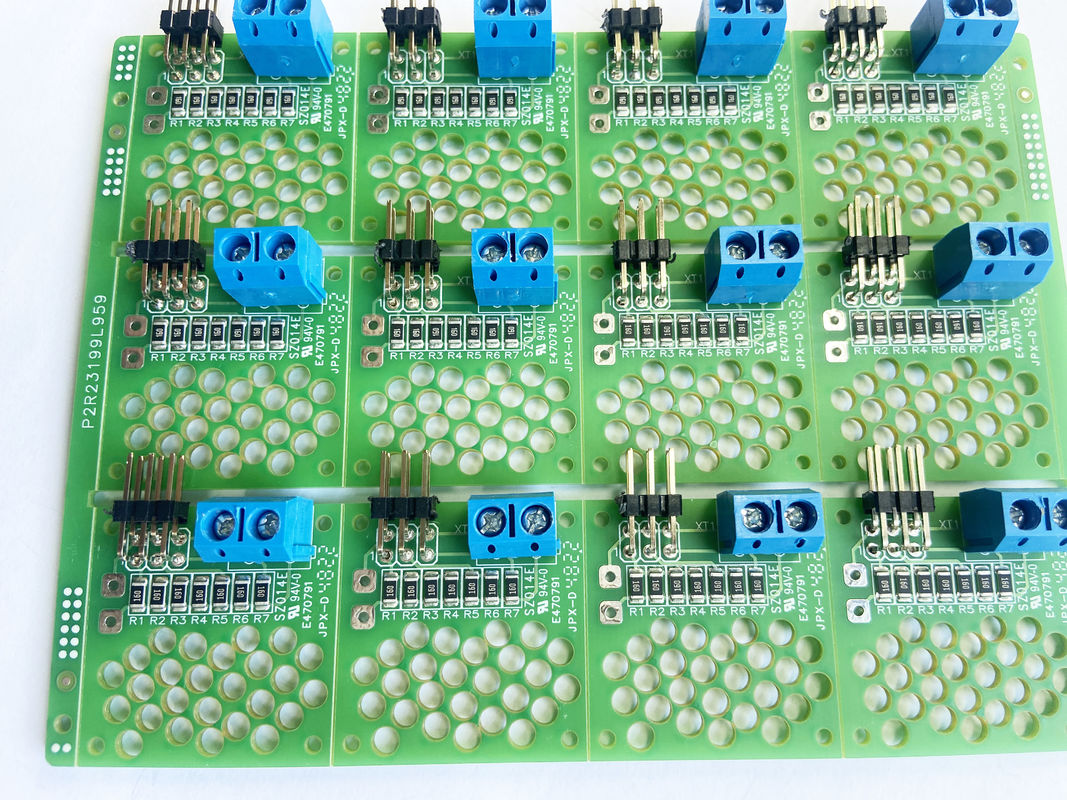

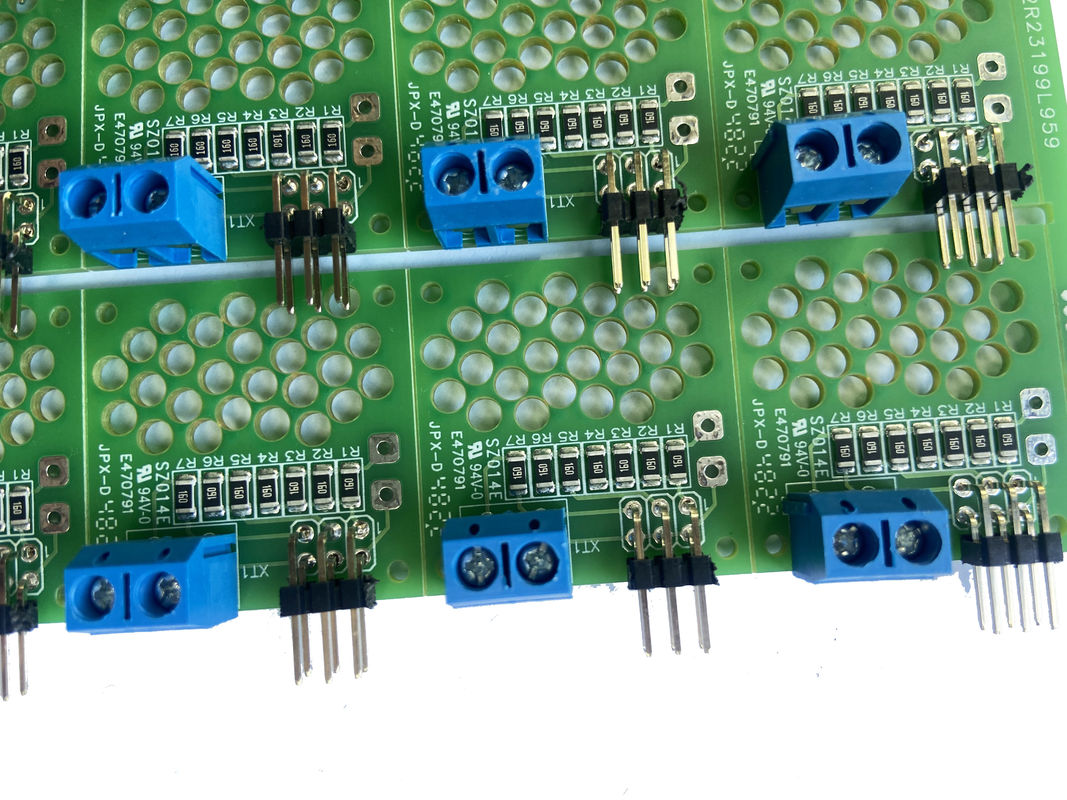

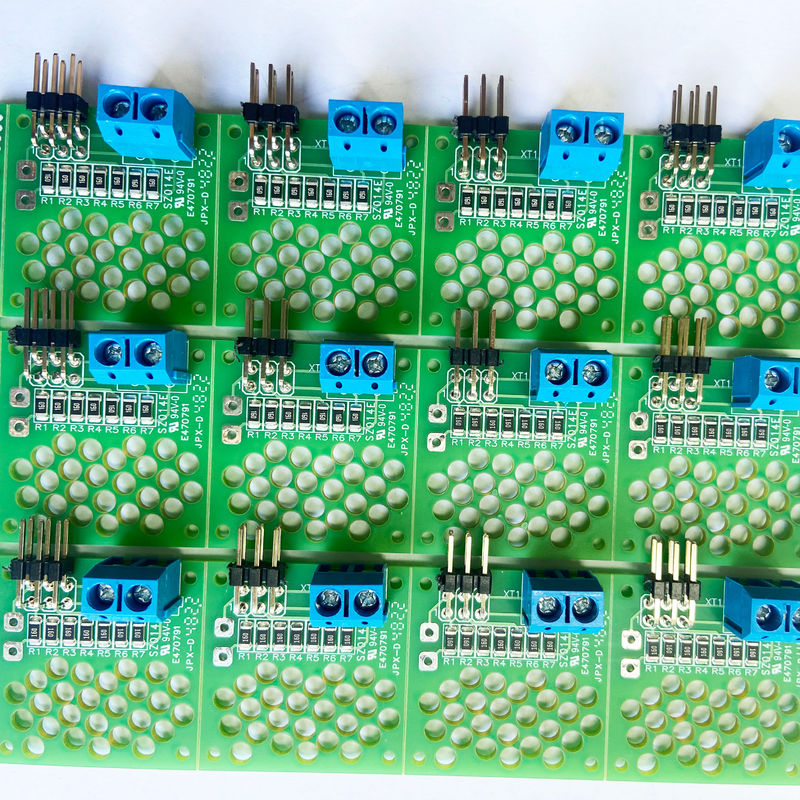

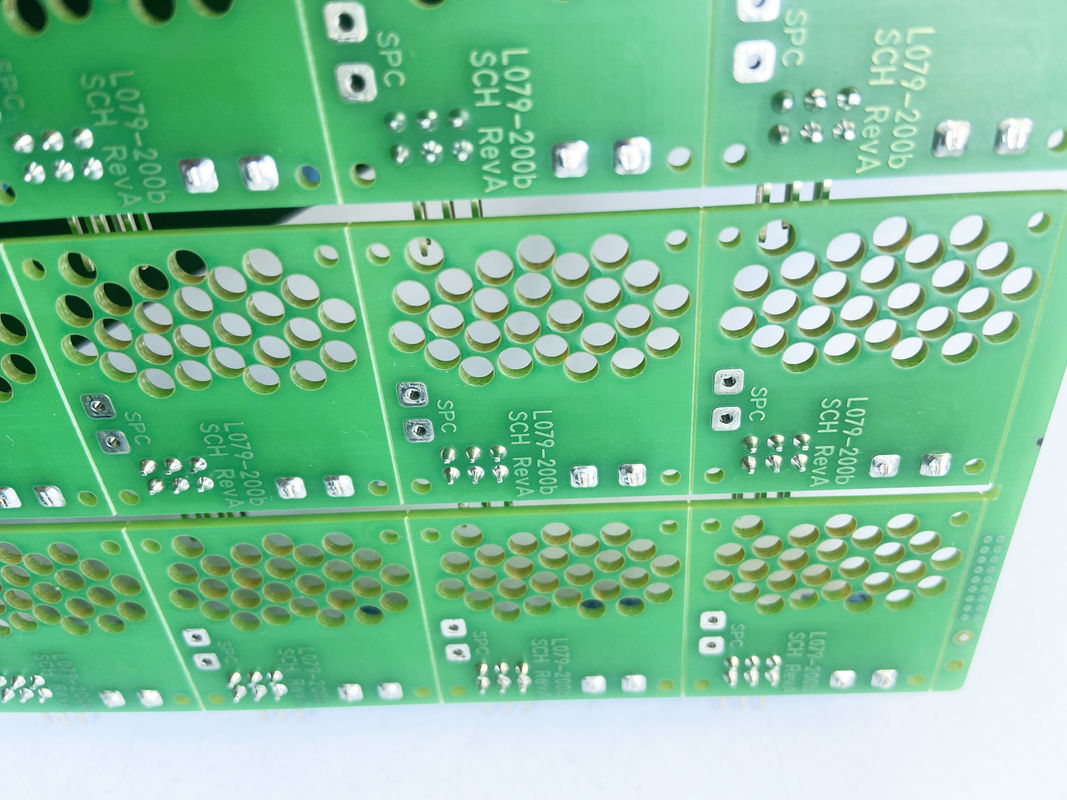

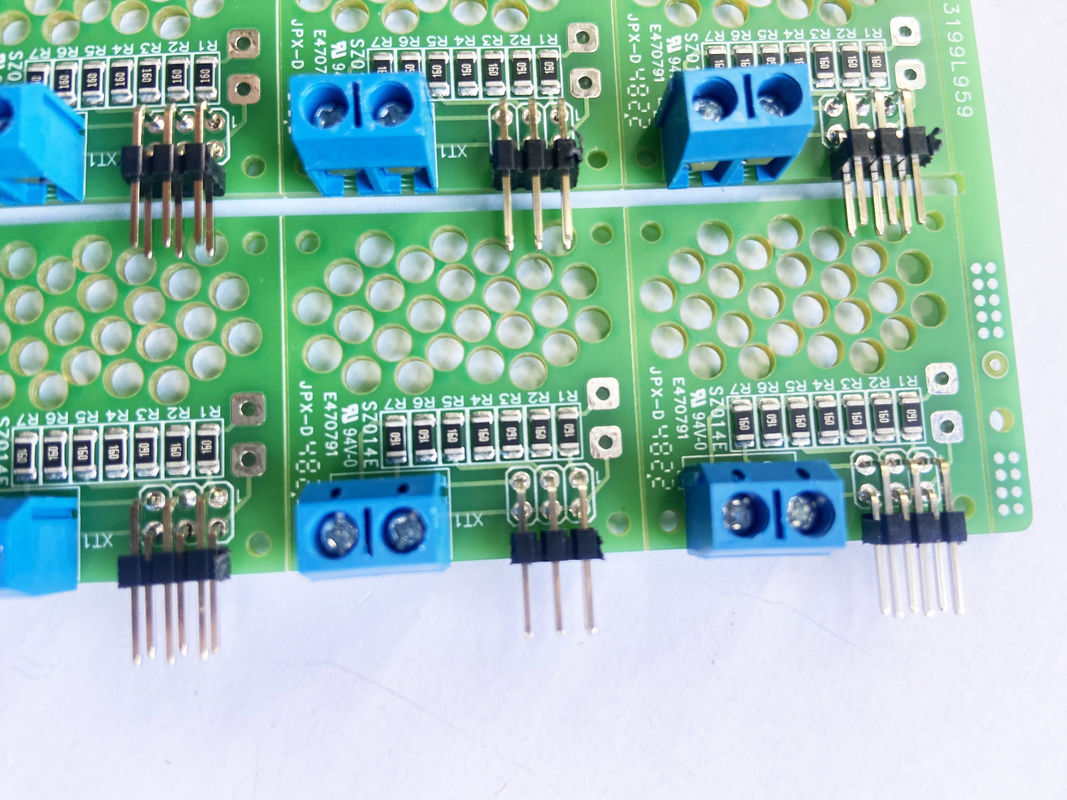

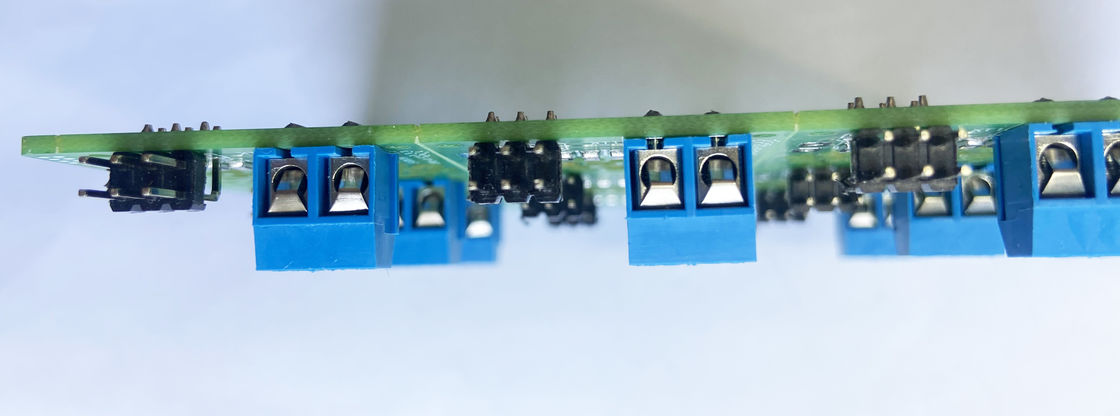

أجهزة مراقبة الرفع وحدة تجميع PCB مكبر الميكروفون
المواصفات التقنية لـ PCB
|
|
|
|
|
|
|||||
كمية الطلب
|
1-500,000
|
|
|
|
|
|||||
عدد الطبقات
|
1,2,4,6، حتى 22 طبقة
|
|
|
|
|
|||||
مواد اللوحات
|
FR-4 ، الزجاج البوقسي ، FR4 Tg العالي ، متوافق مع Rohs ، الألومنيوم ، روجرز ، الخ
|
|
|
|
|
|||||
نوع PCB
|
صلبة، مرنة، صلبة مرنة
|
|
|
|
|
|||||
الشكل
|
أي شكل: مستطيل، مستدير، فتحات، قطع، معقدة، غير منتظمة، الخ
|
|
|
|
|
|||||
أقصى أبعاد PCB
|
20 بوصة * 20 بوصة أو 500 مم * 500 مم
|
|
|
|
|
|||||
سمك اللوحة
|
0.4~4.0ملم
|
|
|
|
|
|||||
معدل تحمل السماكة
|
± 10%
|
|
|
|
|
|||||
سمك النحاس
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
معدل تحمل سمك النحاس
|
± 0.25 أوقية
|
|
|
|
|
|||||
قناع لحام
|
أخضر، أحمر، أبيض، أصفر، أزرق، أسود، الخ
|
|
|
|
|
|||||
الشاشة الحريرية
|
أبيض، أصفر، أسود، أو سلبي، الخ
|
|
|
|
|
|||||
عرض خط الحرير
|
0.006' أو 0.15 ملم
|
|
|
|
|
|||||
التشطيب السطحي
|
HASL، النيكل، الذهب Imm، القصدير Imm، الفضة Imm، OSP الخ
|
|
|
|
|
|||||
أقصى قطر ثقب الحفر
|
0.01"0.25ملم أو 10ميل
|
|
|
|
|
|||||
قطع الـ PCB
|
شير، V-score، tab-routed
|
|
|
|
|
|||||
قدرات تجميع PCB
|
|
|
|
|
|
|||||
مساحة المفاصل من SMT
|
0201ملم
|
|
|
|
|
|||||
مساحة QFP
|
مسافة 0.3 ملم
|
|
|
|
|
|||||
الحزمة الدقيقة
|
201
|
|
|
|
|
|||||
الحجم الدقيق
|
2*2 بوصة ((50*50ملم)
|
|
|
|
|
|||||
الحجم الأقصى
|
14*22 بوصة ((350*550ملم)
|
|
|
|
|
|||||
دقة الموقع
|
± 0.01mm
|
|
|
|
|
|||||
دقة الموقع
|
أجهزة التشغيل المحددة، SOP، PLCC، BGA
|
|
|
|
|
|||||
القدرة على التوظيف
|
0805، 0603، 0402، 0201
|
|
|
|
|
|||||
وقت التنفيذ لـ PCB (أيام عمل))
|
|
|
|
|
|
|||||
|
أحادي، مزدوج الجانب
|
4 طبقة
|
6 طبقة
|
أكثر من 8 طبقات
|
مؤشر HDI
|
|||||
وقت التحكم في العينة (العادي)
|
4 ~ 5 أيام
|
6 ~ 7 أيام
|
7 ~ 8 أيام
|
10~12 يوماً
|
10~12 يوماً
|
|||||
وقت التحكم في العينة (أسرع)
|
2 ~ 3 أيام
|
3 ~ 5 أيام
|
6 أيام
|
6 ~ 7 أيام
|
12 يوما
|
|||||
وقت الإنتاج الضخم
|
7 ~ 10 أيام
|
10 ~ 14 يوما
|
13-14 يوما
|
16 يوما
|
20 يوماً
|
|||||
وقت التجميع
|
|
|
|
|
|
|||||
وقت التحكم في العينة
|
PCB Fab + Components Sourcing + PCBA = 7 ~ 15 يومًا حسب مستوى الصعوبات.
|
|
|
|
|
|||||
وقت الإنتاج الضخم
|
صناعة الـ PCB + مصادر المكونات + PCBA = 14 ~ 28 يومًا حسب عدد السنوات و صعوبات المستوى.
|
|
|
|
|
