ما نقدم:1) مراقبة جودة جيدة 2) أسعار تنافسية للغاية 3) أحدث منتجات التكنولوجيا 4) أفضل فريق محترف في مجال أجهزة الكترونيات الاستهلاكية.5) اتصالات سلسة 6) خدمة OEM&ODM فعالة
-
إبراز
تجميع PCB متكامل,تجميع PCB للوحات,تصنيع لوحات الدوائر
,Circuit Board pcb assembly
,3oz circuit board manufacturing
-
المواد الأساسيةFR-4، إيبوكسي زجاجي، FR4 High Tg، متوافق مع Rohs
-
سماكة النحاس1/2 أوقية 1 أوقية 2 أوقية 3 أوقية
-
سماكة مجلس0.4 ~ 4.0 ملم
-
Min. دقيقة. hole size حجم الحفرة0.01 بوصة ، 0.25 مم أو 10 مل
-
Min. دقيقة. line width عرض الخط0.006 بوصة أو 0.15 ملم
-
دقيقة. تباعد الأسطر4 مل
-
亚洲愉拍自拍欧美精品一级_ドストエフスキー_一级a爱大片免费视频免下载_真人直播视频免费观看不收费HASL، OSP، ENIG، خالي من الرصاص
-
كمية الطلب1-500,000
-
عدد الطبقة1 ، 2 ، 4 ، 6 ، حتى 22 طبقة
-
نوع ثنائي الفينيل متعدد الكلورصلبة، مرنة، صلبة، مرنة
-
أقصى أبعاد ثنائي الفينيل متعدد الكلور20 بوصة * 20 بوصة أو 500 مم * 500 مم
-
سماكة التسامح± 10٪
-
تحمل سمك النحاس± 0.25 أوقية
-
قناع اللحيمالأخضر، الأحمر، الأبيض، الأصفر، الأزرق، الأسود، الخ
-
الشاشة الحريريةأبيض، أصفر، أسود، أو سلبي، الخ
-
SMT Jointing Min. SMT الربط دقيقة. Space فضاء0201 ملم
-
مساحة QFPالملعب 0.3 ملم
-
مكان المنشأغوانغدونغ، الصين
-
رقم الموديلOF0033
-
الأسعار$3.30/pieces 1-20 pieces
-
تفاصيل التغليفيتم تعبئة البضائع في كيس مضاد للبلاستيك أو صندوق فردي، وسيتم تعبئتها في عبوات مموجة، مصنوعة من كرتون
-
القدرة على العرض10000 قطعة / قطعة في الأسبوع
لوحة الدوائر الكاشفة للذهب التجميع المتكامل لـ PCBA
وصف المنتجات
شركة شينزن أورينتال فاست اسمبلي الإلكترونية المحدودة
الشرقية FastAssembly المحدودة هي شركة صناعة PCBA تأسست في عام 2001، وتقع في منطقة لونغتيان من بينغشان، شنشن، متخصصة في حلول مفتاحها بما في ذلك تصميم الإلكترونيات،تصنيع الـ PCB، تجميع SMT و PCB ، مصادر المكونات ، التشكيل ، المعادن والبلاستيك ، الكابلات والتجميع النهائي ، الخدمات اللوجستية وغيرها من الخدمات ذات القيمة المضافة.نحن نقدم خدمة تصنيع العقد الإلكتروني لمنتجات التحكم الصناعي، الإلكترونيات الاستهلاكية، LED / البرق، الطاقة وأجهزة اللعبة. مصنعنا هو مؤهل ISO9001. لقد تعاوننا مع العملاء في جميع أنحاء الصين لفترة طويلة. في نفس الوقت،لقد توسعت أعمالنا إلى آسيا، أوروبا وأمريكا منذ عام 2005. عملنا الأساسي هو تجميع PCB. يمكننا تقديم الخدمات بما في ذلك التصميم الإلكتروني، نسخة PCB والستنسخ، تصنيع PCB، مصادر المكونات،التجميع النهائي للمنتجات، صناعات البلاستيك والمعادن، الخدمات اللوجستية والخدمات ذات القيمة المضافة.
|
المواصفات التقنية لـ PCB
|
|
|
|
|
|
|||||
|
كمية الطلب
|
1-500,000
|
|
|
|
|
|||||
|
عدد الطبقات
|
1,2,4,6، حتى 22 طبقة
|
|
|
|
|
|||||
|
مواد اللوحات
|
FR-4 ، الزجاج البوقسي ، FR4 Tg العالي ، متوافق مع Rohs ، الألومنيوم ، روجرز ، الخ
|
|
|
|
|
|||||
|
نوع PCB
|
صلبة، مرنة، صلبة مرنة
|
|
|
|
|
|||||
|
الشكل
|
أي شكل: مستطيل، مستدير، فتحات، قطع، معقدة، غير منتظمة، الخ
|
|
|
|
|
|||||
|
أقصى أبعاد PCB
|
20 بوصة * 20 بوصة أو 500 مم * 500 مم
|
|
|
|
|
|||||
|
سمك اللوحة
|
0.4~4.0ملم
|
|
|
|
|
|||||
|
معدل تحمل السماكة
|
± 10%
|
|
|
|
|
|||||
|
سمك النحاس
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
|
معدل تحمل سمك النحاس
|
± 0.25 أوقية
|
|
|
|
|
|||||
|
قناع لحام
|
أخضر، أحمر، أبيض، أصفر، أزرق، أسود، الخ
|
|
|
|
|
|||||
|
الشاشة الحريرية
|
أبيض، أصفر، أسود، أو سلبي، الخ
|
|
|
|
|
|||||
|
عرض خط الحرير
|
0.006' أو 0.15 ملم
|
|
|
|
|
|||||
|
التشطيب السطحي
|
HASL، النيكل، الذهب Imm، القصدير Imm، الفضة Imm، OSP الخ
|
|
|
|
|
|||||
|
أقصى قطر ثقب الحفر
|
0.01"0.25ملم أو 10ميل
|
|
|
|
|
|||||
|
قطع الـ PCB
|
شير، V-score، tab-routed
|
|
|
|
|
|||||
|
قدرات تجميع PCB
|
|
|
|
|
|
|||||
|
مساحة المفاصل من SMT
|
0201ملم
|
|
|
|
|
|||||
|
مساحة QFP
|
مسافة 0.3 ملم
|
|
|
|
|
|||||
|
الحزمة الدقيقة
|
201
|
|
|
|
|
|||||
|
الحجم الدقيق
|
2*2 بوصة ((50*50ملم)
|
|
|
|
|
|||||
|
الحجم الأقصى
|
14*22 بوصة ((350*550ملم)
|
|
|
|
|
|||||
|
دقة الموقع
|
± 0.01mm
|
|
|
|
|
|||||
|
دقة الموقع
|
أجهزة التشغيل المحددة، SOP، PLCC، BGA
|
|
|
|
|
|||||
|
القدرة على التوظيف
|
0805، 0603، 0402، 0201
|
|
|
|
|
|||||
|
وقت التنفيذ لـ PCB (أيام عمل))
|
|
|
|
|
|
|||||
|
|
أحادي، مزدوج الجانب
|
4 طبقة
|
6 طبقة
|
أكثر من 8 طبقات
|
مؤشر HDI
|
|||||
|
وقت التحكم في العينة (العادي)
|
4 ~ 5 أيام
|
6 ~ 7 أيام
|
7 ~ 8 أيام
|
10~12 يوماً
|
10~12 يوماً
|
|||||
|
وقت التحكم في العينة (أسرع)
|
2 ~ 3 أيام
|
3 ~ 5 أيام
|
6 أيام
|
6 ~ 7 أيام
|
12 يوما
|
|||||
|
وقت الإنتاج الضخم
|
7 ~ 10 أيام
|
10 ~ 14 يوما
|
13-14 يوما
|
16 يوما
|
20 يوماً
|
|||||
|
وقت التجميع
|
|
|
|
|
|
|||||
|
وقت التحكم في العينة
|
PCB Fab + Components Sourcing + PCBA = 7 ~ 15 يومًا حسب مستوى الصعوبات.
|
|
|
|
|
|||||
|
وقت الإنتاج الضخم
|
صناعة الـ PCB + مصادر المكونات + PCBA = 14 ~ 28 يومًا حسب عدد السنوات و صعوبات المستوى.
|
|
|
|
|
|||||
ملف الشركة

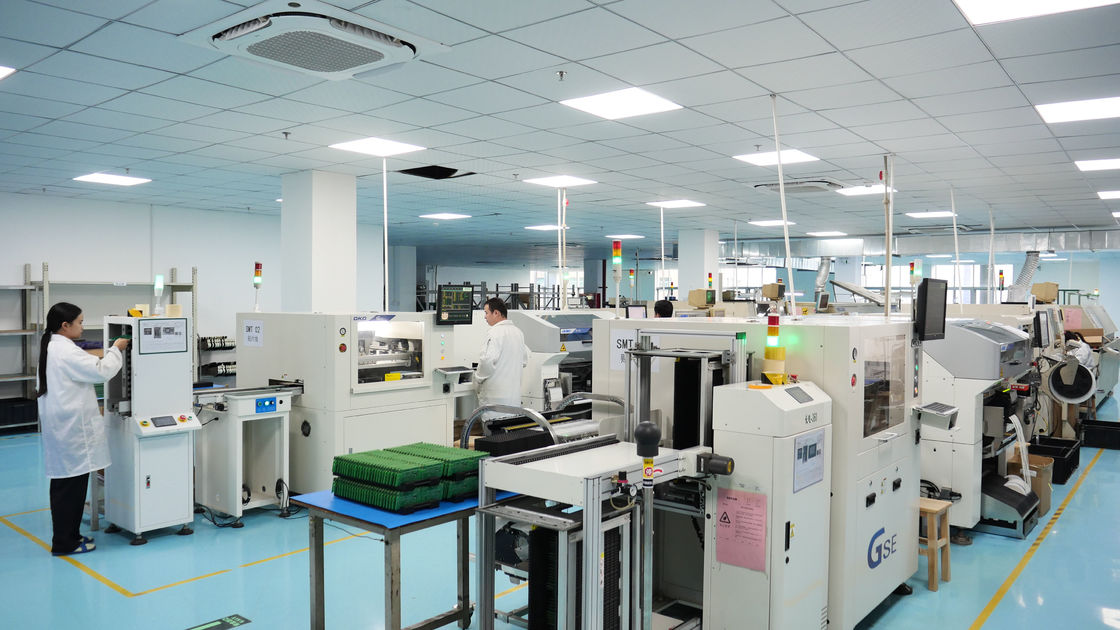

خط الإنتاج
الشهادات
التعاون
التعبئة والتسليم
الأسئلة الشائعة
س1: ما هي الملفات اللازمة لاقتباس PCBA؟الجواب: ملفات الـ PCB ((جربر)) ، قائمة BOM ، بيانات XY ((اختيار-N-مكان).
س2: ما هو MOQ وما هو وقت التسليم الأكثر ضخامة من OFAL؟A: 1pc. يمكن دعم كل من العينات والإنتاج الضخم من قبل OFAL. بروتوتو بي سي بي العارية: 2 طبقات، 24 ساعة 4 طبقات، 48 ساعة 6 ~ 8 طبقات، 72 ساعة PCBA ((جمعية بي سي بي): QTY <30pcs، 1 يوم QTY 30 ~ 100pcs،2 أيام QTY 100 ~ 1000pcs، 5 أيامس3: بالنسبة لاقتباس PCB ، ما هو تنسيق الملفات التي تحتاجها OFAL؟جيربر، بروتيل 99SE، DXP، PADS 9.5(أوتوكاد) و (كام 350) بخيرس4: كيف تختبر OFAL لوحات PCB و PCBA؟ج: SPI ، AOI ، الأشعة السينية ، FQC لـ PCBA ((جمعية PCB) ، AOI ، اختبار مسبار الطيران ، اختبار الأجهزة الاختبارية ، FQC وما إلى ذلك لـ PCB العارية.Q5: هل يمكنك القيام PCB أو تصميم الدائرة؟ج: نعم، لدينا فريق تصميم بما في ذلك البرمجيات والأجهزة والهيكل المهندسين. يمكننا توفير خدمة تصميم مخصصة.س6: ما هي شروط الدفع التي تقبلها الـ OFAL؟ج: ت.ت. ، و.ست. يونيون، غرام المال، ب.ب.ال، نحن نقبل أيضا L/C.
